銅合金絞線

產品類別：電氣化鐵路接觸網產品

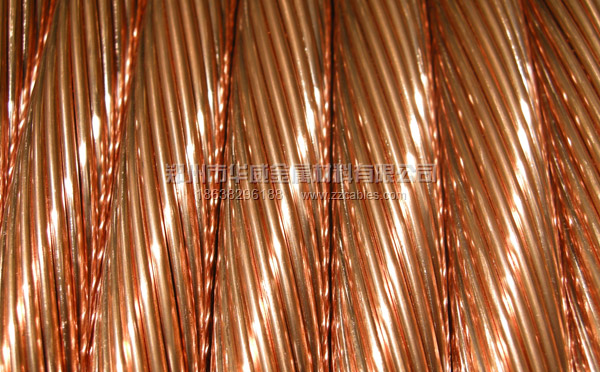

產品名稱：銅合金絞線
點擊次數：
摘要：
銅合金絞線用于電氣化鐵路接觸網懸吊、定位接觸線，按使用位置和線路等級、標準的不同而有不同的規格和結構。作用不同叫法也不同，如橫向承力索、上部定位繩、錨接繩、彈性吊索等

銅合金絞線的參數和性能：

銅及銅合金絞線主要用于電氣化鐵路接觸網懸吊、定位接觸線，按使用位置和線路等級、標準的不同而有不同的規格和結構。按它們?cè)诮佑|網懸掛中作用的不同而有不同的名稱，例如承力索、輔助承力索、橫向承力索、上部定位繩、下部定位繩、錨接繩、彈性吊索、吊弦等。

銅及銅鎂合金絞線的尺寸及性能參數:

型號	載面積mm²		計算外徑 mm	結構	單線直徑 mm	單線			絞線（計算值）
	載面積mm²					抗拉強度MPa不小于		伸長率％不小于	拉斷力 Kn不小于	直流電阻20℃ Ω/km不小于	單位質量 kg/km
	標稱	計算				絞前	絞后	伸長率％不小于	拉斷力 Kn不小于	直流電阻20℃ Ω/km不小于	單位質量 kg/km
JT	70	65.81	10.5	1X19	2.10	439	417	0.7	27.45	0.275	599
	95	93.27	12.50	1X19	2.50	435	413	0.8	38.54	0.194	849
	120	116.99	14	1X19	2.80	432	410	0.9	48.01	0.155	1065
	150	148.07	15.8	1X19	3.15	428	407	L0	60.21	0.122	1347
	150	147.11	15.8	1X37	2.25	438	416	0.8	61.21	0.123	1342
JTM	10	9.62	4.5	7X7	0.50	520	494	--	4.75	2.437	90
	16	16.26	5.9	7X7	0.65	520	494		6.03	1.442	152
	16	16.49	6.2	(3+9)X7	0.50	520	494		8.15	1.433	156
	25	24.25	6.3	1X7	2.10	520	494		11.98	0.936	220
	35	34.36	7.5	1X7	2.50	520	494		16.97	0.660	311
	50	49.48	9.0	1X7	3.00	520	494		24.44	0.459	448
	50	48.35	9.0	1X19	1.80	520	494		23.88	0.472	440
	70	65.81	10.5	1X19	2.10	520	494		32.51	0.346	599
	95	93.27	12.5	1X19	2.50	520	494		46.08	0.244	849
	120	116.99	14.0	1X19	2.80	520	494		57.79	0.195	1065
	150	147.11	15.8	1X37	2.25	520	494	--	72.67	0.155	1342
JTMH	10	9.62	4.5	7X7	0.50	620	589	--	5.67	3.023	90
	16	16.26	5.9	7X7	0.65	620	589	--	9.58	1.788	152
	16	16.49	6.2	(3+9)X7	0.50	620	589	--	9.71	1.778	156
	25	24.25	6.3	1X7	2.10	618	587	--	14.24	1.161	220
	35	34.36	7.5	1X7	2.50	618	587		20.17	0.819	311
	50	47.48	9.0	1X7	3.00	608	578		28.58	0.569	448
	50	48.35	9.0	1X19	1.80	618	587		28.39	0.585	440
	70	65.81	10.5	1X19	2.10	618	587		38.64	0.430	599
	95	93.27	12.5	1X19	2.50	618	587		54.76	0.303	849
	120	116.99	14.0	1X19	2.80	608	578		67.57	0.242	1065
	150	147.11	15.8	1X37	2.25	618	587		86.37	0.193	1342
